유니티 엔진에서 실시간으로 그라데이션이 표현이 될 때가 있다.
필자 같은 경우는, 파이프 배관 관련 모델링을 하고 표현해야 하는 프로젝트가 있어서 파이프의 색감 표현을 해야하는데, 실시간으로 조작하여 보여져야 하는 상황이 발생하여 그라데이션 쉐이더가 필연적이었다.

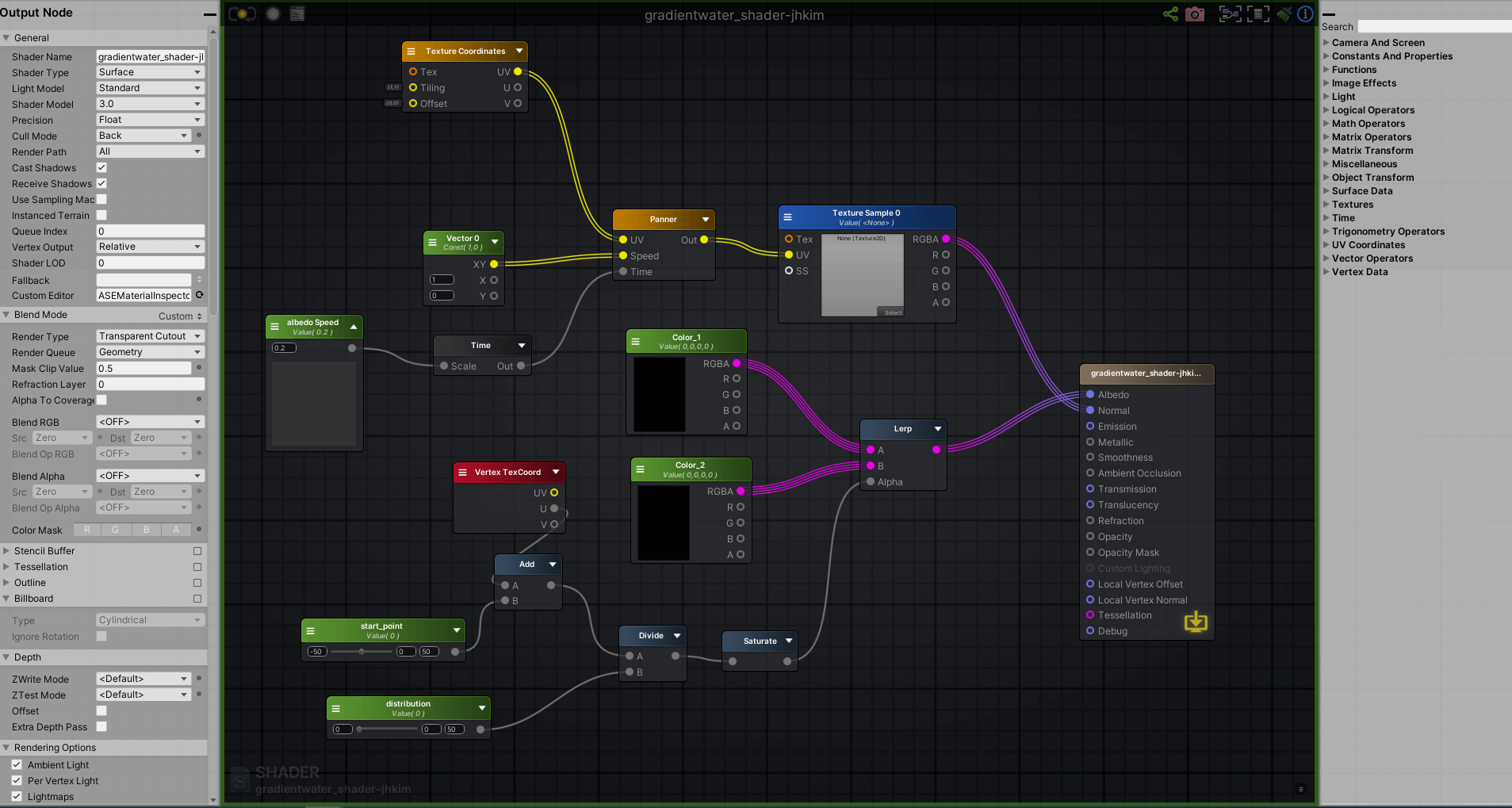

유니티-앰플리파이쉐이더-그라데이션-노드



유니티 쉐이더에서는 주로 엠플리파이 쉐이더 (Amplify Shader)로 이용하여 쉐이더 노드를 구성하는 작업이 대부분이기에 필자 역시 엠플리파이 쉐이더로 작업을 하였고, 파이프 내의 그라데이션 쉐이더 노드 구성을 하여 적용하였다.

---

파이프 그라데이션 쉐이더



먼저 필자는 파란색과 빨간색이 어우러져 표현되는 그라데이션을 표현하는 것이 필요했고, 기본적으로 파이프 내의 물이 흐르는 표현이 되어야 하기에, 노말맵을 적용하여 자동으로 물 흐르는 효과를 첨가하고 그 위에 색감으로 찬 물, 더운 물을 표현하고자 파란색과 빨간색을 따로 지정했다.



---

그라데이션 쉐이더 마테리얼

필자가 만든 쉐이더의 마테리얼에서 맨위의 텍스쳐는 물이흐르는 표현을 하고자 물효과 노말맵을 넣었고, 그 밑의 albedo speed 는 물이 흐르는 속도를 말한다.

유니티-파이프 쉐이더-마테리얼

 -1, 0, 1 로 테스트하여 속도를 조절하면 될 것이다.
그 밑의 Color_1과 2는 두 가지 색을 서로 지정할 수 있는 색 팔레트 창이다.
필자는 파란색과 빨간색으로 지정하였다.

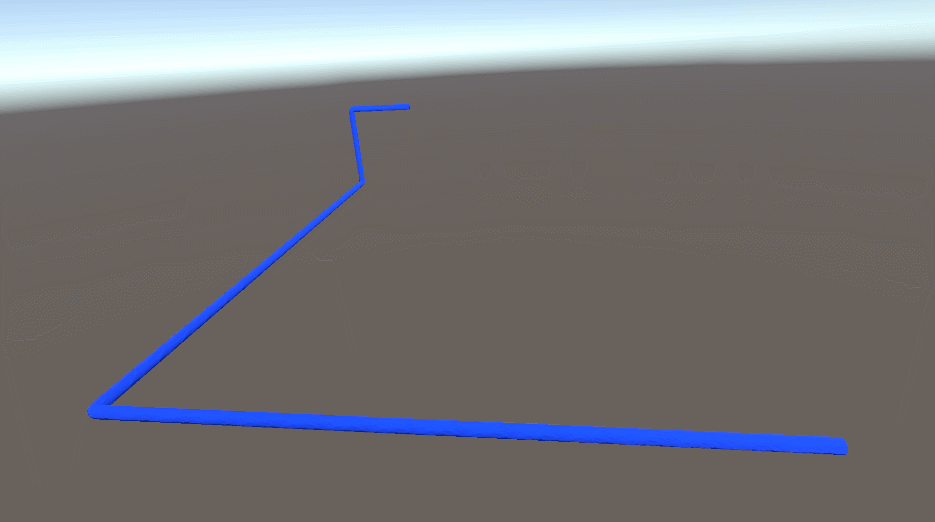

start-point-적용

start_point는 두 가지 색의 접점에 대한 위치 값이다.
게이지 조절을 하며 파이프 어떤 위치에 두 가지 색이 맞물리게 할 것인지 조절할 수 있다.

distribution-적용

distribution은 start_point 위치에서 단절되어 있는 두가지 색의 접점을 그라데이션화 시키는 게이지다.

값을 올릴 수록, 그라데이션이 커진다.

---

유니티 파이프 그라데이션 쉐이더 완성 적용

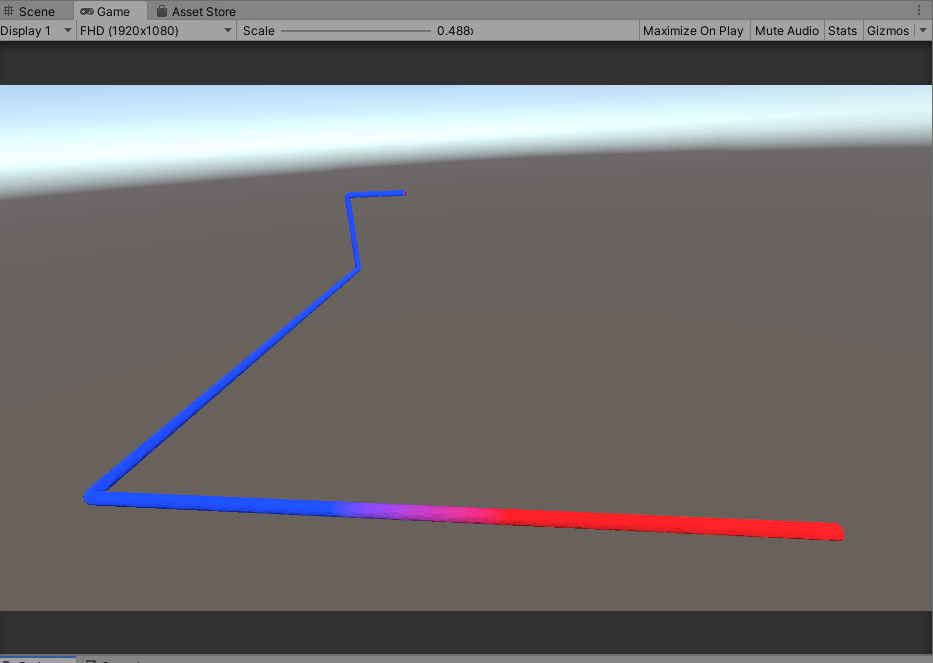

유니티-파이프 쉐이더-적용화면

마테리얼 설정을 하고, 유니티 상의 플레이를 시키면 정상적으로 잘 작동이 된다.

기본적으로 노말 텍스쳐가 흐르고 그 위의 지정된 두 색상이 만나 그라데이션을 이루며 위치값을 설정할 수 있다.

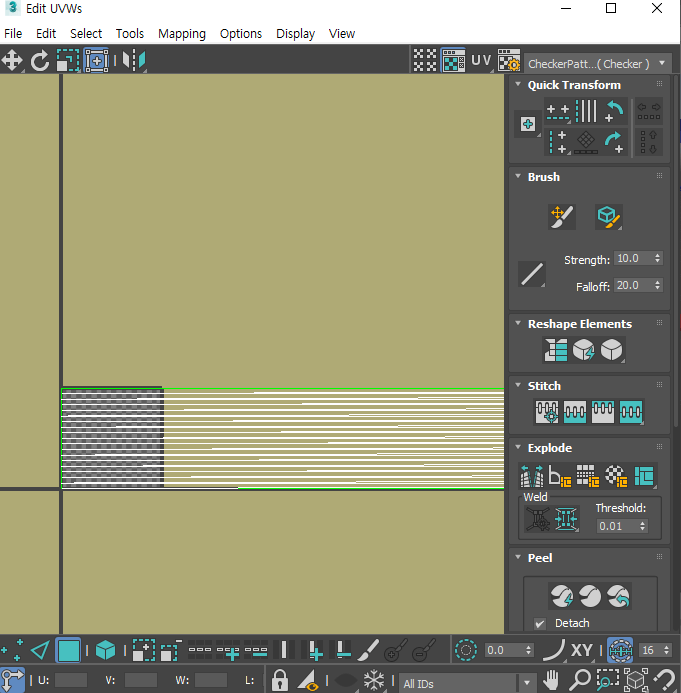

맥스상-파이프 모델링-UV언랩

또한, 파이프 그라데이션 쉐이더 적용을 하기 앞서, 파이프의 UV가 정 자로 잘 펴져 있어야 함을 인지하셔야 한다.

부디 이 쉐이더 노드가 도움되셨길 바란다.



---

결론

• 유니티 파이프 그라데이션 쉐이더 노드 공식을 알려드린다.
• 먼저 파이프의 UV가 제대로 펼쳐져 있어야 한다.
